        Чтобы избежать проблем при установке межкомнатных дверей «шкаф-купе», желательно обратиться к специалистам, которые имеют большой опыт работ по установке межкомнатных дверей. В нашей компании каждый вид работ (от замера до установки) выполняют мастера своего дела. Это особенно важно - правильно и качественно установленная шкаф не только будет служить долгие годы, но и украсит ваш интерьер.
        Бригады наших установщиков прошли обучение на фабрике "шкаф-купе" и получили сертификат на право установки межкомнатных дверей "шкаф-купе".

Инструкция:



        Прежде всего, тщательно произведите замеры проема - ширину, высоту, глубину. Замеры нужно производить от чистового пола. Проверьте, что перекрытия проема не отклоняются от горизонтальной и вертикальной плоскостей, что проем не имеет сужений и расширений. Все эти недостатки должны быть выровнены до начала монтажа дверей.
        Помните, что установка дверей производится на последнем этапе отделочных работ, на чистовой пол, после отделки стен и потолка (исключение составляет монтаж шкафы-пенал).

        Установка межкомнатной шкафы должна производиться только на заключительной стадии всех ремонтных работ и отделочных операций, после ремонта и отделки стен, потолка, пола.
        Точное и тщательное выполнение наших инструкций позволит вам самостоятельно установить межкомнатную шкаф в свой дом. Однако, если это ваша первая установка, мы рекомендуем вам обратиться к профессиональным установщикам со значительным опытом в этом деле и владеющих профессиональными инструментами, предназначенными для этих целей. Опытные мастера установят вашу межкомнатную шкаф, быстро и качественно, принимая во внимание все особенности вашего дверного проема.
        Компания не несет ответственности за товары, поврежденные из-за Вашей некачественной установки. Гарантия не охватывает такие случаи.
        Установка должна осуществляться двумя мастерами.

Последовательность установки межкомнатной шкафы:

1. Подготовка дверного проема;
2. Сборка дверной рамы;
3. Установка петель;
4. Установка дверной рамы в дверной проем;
5. Навеска дверного полотна;
6. Установка доборов;
7. Установка наличника;
8. Установка дверной фурнитуры (замок-защелка и ручка)

Шаг 1. Подготовка дверного проема

        Все дверные полотна имеют стандартные размеры, соответствующие требованиям ГОСТ. Вы можете установить их в стандартные дверные проемы без дополнительных материалов.
        Если ваш дверной проем отличается от размеров, которые рекомендуется, то необходимо сузить ваш дверной проем специальными блоками, устанавливая их по всему периметру шкафы. Сужение проема должно быть симметрично с обеих сторон и не превышать 40-50 мм с учетом перекрытия наличником. Наш стандартный комплект предназначен для дверного проема глубиной от 55 до 120 мм. Если ваш дверной проем глубже, то воспользуйтесь набором дополнительных погонажных изделий.

Шаг 2. Сборка дверной рамы

        Работа производится на ровной поверхности пола или стола. Мы поставляем части дверной рамы, с торцами запиленными под угол 45 градусов, готовыми к сборке и с набором крепления. Перед началом монтажа, определите направления открытия вашей шкафы, она должна быть правой или левой, определите ее верх и низ. Измерьте точную длину стоек, принимая во внимание Ваш пол и дверной проем, его неровности. Отпилите от окончания  боковых стоек их нижнюю часть под углом 90 градусов в соответствии измеренной вами длинной.
        Если вы используете доборные элементы для оформления проема межкомнатной шкафы, то регулировка их длины и распиловка должна осуществляться одновременно с дверными стойками. Верхние концы доборных панелей и оба конца горизонтальной планки дверной рамы должны быть распилены на угол 45 градусов.

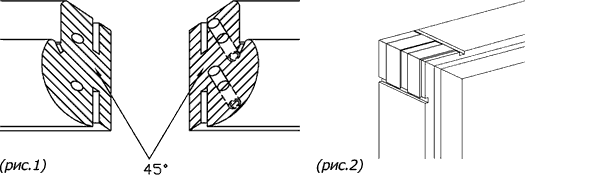

        Установите деревянные шканты в специальные отверстия в торцевых срезах боковых стоек (см. рис. 1). Установите перекладину косяка, стяните максимально жестко все части, до плотного прилегания плоскостей торцевых срезов. Закрепите детали угловыми скобами (см. рис. 2) установив их в соответствующие канавки на тыльной стороне дверной рамы.



Шаг 3. Установка петель

        Как дополнительная возможность, по желанию заказчика в комплект межкомнатной шкафы могут быть поставлены части дверной коробки полностью готовые к установке с проделанными в заводских условиях пазами для замков и петель, с поставкой в упаковочном пакете скрытых петель TECTUS 235 или накладных петель S24-01 (производства компании Simonswerk, Германия).
        Каждый пакет петель содержит руководство по установке. Установите петли в дверное полотно, следуя руководству.

Шаг 4. Установка рамы в дверной проем

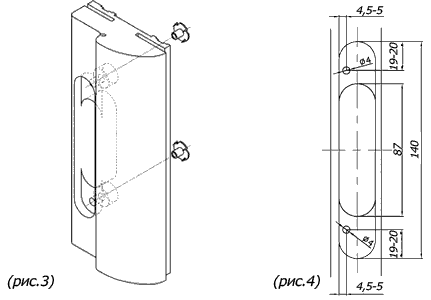

Перед началом установки дверной рамы, посадите диски крепления петель в специальные пазы на тыльной стороне дверной рамы (см. рис. 3)

Поместите собранную дверную раму в ранее подготовленных проем. Отрегулируйте петлевую стойку коробки в вертикальной и горизонтальной плоскости, закрепите стойку шурупами, с помощью канавки под петли (см. рис. 4).
        Таким же образом установите и настроите замковую стойку дверной рамы, используйте для крепления стойки отверстие под ответную планку замка.
        Внимание! Используйте малярный скотч для защиты лицевой поверхности дверной рамы от монтажной герметизирующей пены.
        Вы можете исправить положение дверной рамы в дверях при помощи клиньев и распорок.
Установка стоек с распорками:
        длина распорок должна быть равна x + 5 мм, где x — это ширина листа полотна и 5 мм является суммой технологических зазоров по ширине.
        Установите распорки равномерно в дверях, используйте картонные прокладки для защиты лицевой поверхности дверной рамы. Закрепите раму монтажной пеной или герметиком, заполнив пустоты между стеной и рамой.

Шаг 5. Навеска дверного полотна

        Если вы устанавливаете шкаф без использования распорок, то поставьте дверное полотно  в проем, закрепите рамочные детали петель в соответствующих канавках. Используйте регулировочные винты (только для Tectus 235) для настройки всех технологических зазоров.
        Убедитесь, что лист дверного полотна плотно прилегает по всему периметру коробки без перекосов. Закрепите положение листа в дверях с помощью прокладок из гофрированного картона или ДВП, МДФ (толщина 2,5 мм). Закрепите  дверную коробку при помощи монтажной пены. Закрепите раму пеной, заполнив пустоты между стеной и рамой. Время полного высыхания монтажной пены указывается на баллоне.
        Внимание! При высыхании пена может расширяться в 5 раз! После полного высыхания и отвердения пены удалите ее чрезмерные образования.
        Если вы фиксировали дверную раму распорками, то внимательно удалите их.
        Установите дверное полотно в коробку с ранее зафиксированными деталями петель (для петли S24-01 – створочными частями петель). Закрепите рамочные детали петель в соответствующих канавках дверной коробки, согласно прилагаемому руководству. При помощи винтов (только для Tectus 235), отрегулируйте все технологические зазоры.
        Убедитесь, что дверное полотно ровно и плотно прилегает по периметру всей рамы, без перекосов.

Шаг 6. Монтаж доборов

        Для установки доборных элементов предназначены канавки по обе стороны дверной рамы. Вам не нужно использовать дополнительные крепления для регулировки и фиксации доборных элементов. По Вашему желанию, Вы можете нанести несколько точек монтажной пены или силиконового клея на задней части доборных элементов для улучшения их фиксация в дверном проеме.
        Если вы используете всю доборную панель, то удалите нижнюю проекцию выступа на одной из сторон панели и установите панель в паз.
        Если вы используете часть доборной панели или ее две половины как самостоятельные части, то распилите доборную панель по всей длине (рис. 5). Затем удалите задние проекции выступа из каждой части стамеской (см. рис. 6). Образовавшийся уступ предназначен для установки в паз дверной рамы.

Шаг 7. Установка наличника

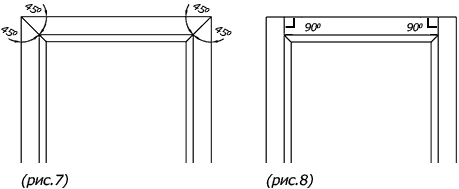

        Запатентованная система наличника марки шкаф-купе позволяет выбрать 45 - или 90-градусный угол соединения деталей (рис. 7, 8).

        Боковой уступ телескопического наличника обеспечивает его прочную фиксацию совместно с дверной рамой без дополнительного крепежа. Вам не нужно применять гвозди и шурупы, а затем попытки скрыть ущерб на лицевой стороне, нанесенный в результате такого крепления.
        Стык в 45-градусов
        Все части нашей телескопической системы полностью готовы для установки с торцами, запиленными на угол 45 градусов, с подготовленными пазами для крепления и устройствами фиксации.
        Приложите верхнюю часть (короткая деталь) наличника к месту установки, выполните разметку и при необходимости запилите один или оба торца на угол 45-градусов в соответствии с вашим измерением. Длина короткой стороны наличника должна соответствовать длине паза верхней перекладины дверной рамы.
        Приложите боковые стойки наличника к месту их установки, пометьте их и запилите верхние торцы на угол 45-градусов в соответствии с вашим измерением.
        Аккуратно установите наличник в канавки дверной коробки или поперечного добора. Точно таким же способом установите наличник на другой стороне дверного проема.
        Стык в 90-градусов
        Приложите верхние короткие части наличника к месту установки, пометьте их, добавите 1 мм к линии маркировки. Торцы верхних планок наличника отпилите согласно маркировке поперек угла 90 градусов, с одновременным наклоном диска к лицевой плоскости наличника (см. рис. 9). Длина наличника (лицевая часть) должна быть равна длине паза верхней перекладины дверной рамы плюс 3 мм.

        На задней стороне коротких частей наличника удалите рубанком выступы-упоры, отпилите уступ наличника на 5 мм. (рис. 10).
        В верхней части двух боковых стоек удалите выступ длиной 78 мм и 25 мм. (См. рис. 11).
        Отметьте длину стороны боковых стоек. Длина боковой стойки должна равняться расстоянию от пола до технологического паза верхней перекладины дверной коробки + 77 мм. Запилите торцы нижней стороны боковых стоек наличника под углом 90-градусов в соответствии с вашими измерениями.
        Внимательно, не прилагая больших усилий, установите боковые стойки и верхнюю перекладину наличника  в технологические канавки дверной рамы или доборных панелей. Точно таким же образом установите наличник на другой стороне дверного проема.
        Полностью утопленный в паз наличник соответствуют глубине дверного проема 80 мм. Длина уступа телескопической системы наличника позволяет скорректировать ширину дверной рамы, путем выдвижения его из одной или двух сторон перекрывая дверной проем глубиной до 120 мм. Обрезка уступа на 5 мм с каждой стороны позволяет уменьшить ширину дверной рамы до 70 мм. Если вам необходимо оформить дверной проем еще меньшей глубины, то один из наличников может быть перевернут в зеркальной проекции.



стандартный вариант 80 мм,	с подрезанным уступом наличника  70-80 мм	с выдвинутым уступом 70-120 мм	с наличником развернутым в зеркальной проекции 55-75 мм

        Погонажные части с глянцевой отделкой акрилатами (типы, 77, 78 и 79) поставляются в защитной пленке. Не снимать пленку при пилении для защиты поверхности от повреждения. Производить все распиловочные операции с хорошо заточенным инструментом. Опиловку производить от фасадной (лицевой) части к тыльной (задней) стороне, чтобы избежать разделения, отслаивания и растрескивания глянцевого покрытия.

Шаг 8. Установка дверной фурнитуры.

        Установите декоративные пластины дверных петель на створочные и рамочные части согласно прилагаемому руководству (для Tecus 235).
        Установите замок в специальный паз дверного полотна. Разметьте замковую стойку дверной рамы под ответную планку замка, установите планку и закрепите шурупами.
        Если вы намерены использовать замковый цилиндр или поворотный червяк, то вам необходимо приобрести эти дополнительные компоненты. Разметьте отверстие на лицевой стороне дверного полотна для поворотного механизма червяка или замкового цилиндра.

        Выполните необходимые отверстия ручным или электрическим инструментом. Установите ваш замок в паз, установите цилиндр (или поворотный червяк) и закрепите его. Предварительно разметьте и просверлите отверстия для крепления дверной ручки и накладок. Установите ручку и накладку замка.
